Jak działa silnik odrzutowy wyjaśniony krok po kroku

• Silnik odrzutowy to silnik lotniczy, który wytwarza ciąg przez wyrzut spalin z dużą prędkością.
• Kluczowe elementy silnika to: sprężarka (kompresor), komora spalania, turbina i dysza wylotowa.
• Proces działania polega na zasysaniu powietrza, jego sprężaniu, spalaniu paliwa i wyrzucaniu gazów spalinowych.
• Istnieją różne typy silników odrzutowych, na przykład turboodrzutowy, turbowentylatorowy i turbośmigłowy.
• Silniki odrzutowe mają szerokie zastosowanie w lotnictwie, zapewniając napęd samolotom pasażerskim i wojskowym.
• Bezpieczeństwo i wpływ środowiskowy to ważne aspekty, nad którymi pracuje współczesna technologia silników odrzutowych.
• Nowoczesne innowacje poprawiają efektywność i zmniejszają emisję spalin silników odrzutowych.

Silniki odrzutowe to fascynujące urządzenia, które umożliwiają lot z prędkościami nawet przekraczającymi dźwięk. Zrozumienie ich działania może wydawać się skomplikowane ze względu na techniczne terminy i złożone procesy, ale ten artykuł wyjaśni Ci wszystko krok po kroku. Dzięki temu dowiesz się, jak silnik zamienia powietrze i paliwo w potężny ciąg, który napędza samoloty.

• Co to jest silnik odrzutowy? To silnik lotniczy wykorzystujący zasadę reakcji, w którym powietrze jest zasysane, sprężane, mieszane z paliwem i spalane, a następnie wyrzucane z dużą prędkością, generując ciąg.
• Jakie są podstawowe części silnika odrzutowego? Najważniejsze elementy to kompresor, komora spalania, turbina i dysza wylotowa.
• Jak przebiega proces spalania w silniku odrzutowym? Paliwo miesza się z powietrzem w komorze spalania i jest spalane, co powoduje gwałtowny wzrost temperatury i ciśnienia gazów.
• Jakie są rodzaje silników odrzutowych? Najpopularniejsze to turboodrzutowe, turbowentylatorowe oraz hybrydowe turboodrzutowo-turbowentylatorowe.
• Jak silniki odrzutowe wpływają na środowisko? Emitują spaliny i hałas, ale technologie ekologiczne stale zmniejszają ich negatywny wpływ.
• Jak działa turbowentylatorowy silnik odrzutowy? Oprócz sprężania powietrza, posiada wentylator, który wytwarza dodatkowy ciąg poprzez przepływ powietrza wokół rdzenia silnika.
• Jakie wyzwania techniczne mają silniki odrzutowe? Główne problemy to wysokie temperatury, zużycie materiałów oraz efektywność paliwowa.

Co to jest silnik odrzutowy

Silnik odrzutowy to rodzaj silnika, który generuje ciąg na zasadzie reakcji wyrzucania gazów spalinowych z dużą prędkością. Dzięki temu samolot może poruszać się z wysokimi prędkościami, znacznie przewyższającymi te osiągane przez silniki tłokowe czy śmigłowe. W praktyce silnik odrzutowy zasysa powietrze, spręża je, miesza z paliwem i spala, a powstałe gazy wyrzuca ku tyłowi, co powoduje ruch do przodu zgodnie z III zasadą dynamiki Newtona.

Z mojego doświadczenia wynika, że najłatwiej zrozumieć działanie silnika odrzutowego porównując go do dmuchawy, która wyrzuca powietrze z dużą prędkością, powodując ruch całego urządzenia w przeciwnym kierunku. W przypadku silnika odrzutowego zamiast powietrza wyrzucane są gorące spaliny.

Podstawowe zasady działania silnika odrzutowego

Aby zrozumieć, jak działa silnik odrzutowy, warto rozłożyć jego funkcjonowanie na kilka kroków i poznać role najważniejszych elementów.

Proces zasysania powietrza

Silnik odrzutowy zaczyna pracę od wciągnięcia powietrza z otoczenia. Powietrze jest zasysane przez wlot silnika, gdzie dzięki kształtowi i układowi łopatek jest kierowane do kompresora. W turbowentylatorach dodatkowo wentylator na początku silnika zasysa większą ilość powietrza, które częściowo omija rdzeń silnika, zwiększając efektywność i obniżając hałas.

Komora spalania – serce silnika

Po sprężeniu powietrza w kompresorze, trafia ono do komory spalania, gdzie następuje wtrysk paliwa i jego zapłon. Spalanie powoduje gwałtowny wzrost temperatury i ciśnienia gazów, które rozszerzają się i pędzą dalej przez silnik. W komorze spalania temperatura może sięgać nawet ponad 1500 stopni Celsjusza, co wymaga stosowania specjalnych materiałów odpornych na wysokie temperatury.

Turbina i wytwarzanie mocy

Gazy spalinowe przechodzą następnie przez turbinę, która obraca się pod wpływem ich siły. Turbina pełni kluczową rolę – napędza ona kompresor i wentylator (w turbowentylatorach) za pomocą wału, dzięki czemu cały proces zasysania i sprężania powietrza jest samopodtrzymujący się. Energia gazów spalinowych jest w ten sposób częściowo odzyskiwana.

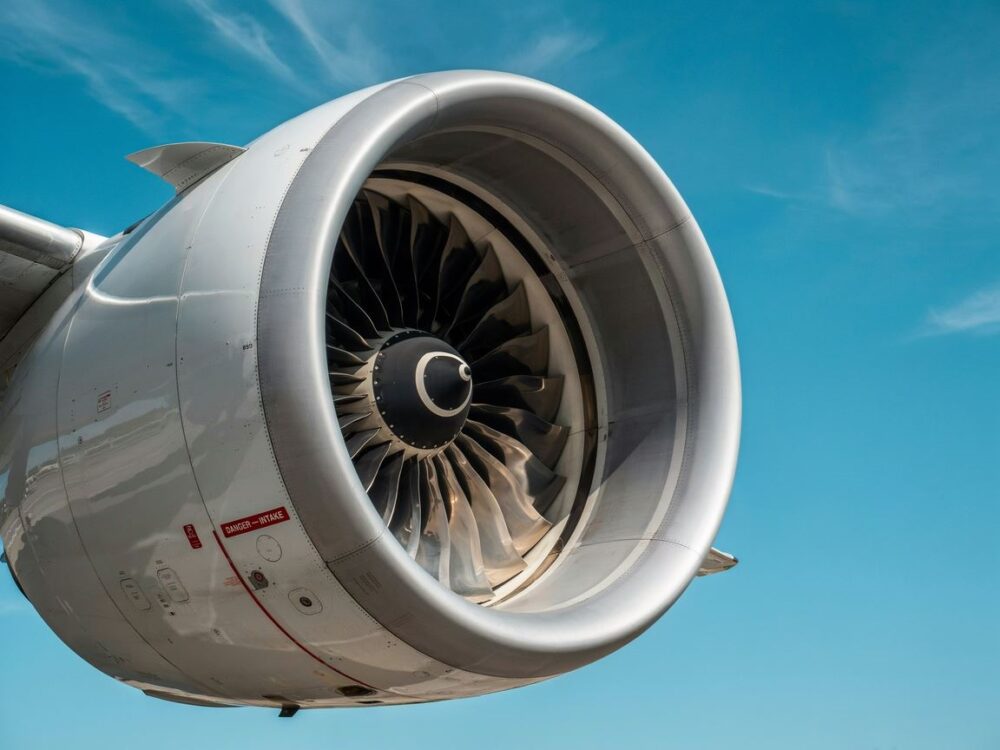

Dysza wylotowa i generowanie ciągu

Ostatecznie gazy spalinowe opuszczają silnik przez dyszę wylotową, gdzie ich prędkość jest maksymalizowana. Szybki wyrzut gazów powoduje powstanie ciągu, który napędza samolot do przodu. Im większa prędkość wyrzutu gazów, tym większy ciąg. W silnikach turboodrzutowych dysza jest prosta, natomiast w turbowentylatorowych jest konstrukcyjnie dostosowana do efektywnego wykorzystania mieszanki powietrza przepływającego przez rdzeń i wentylator.

Rodzaje silników odrzutowych

Silniki odrzutowe różnią się konstrukcją i sposobem generowania ciągu. Najważniejsze typy to:

Silnik turboodrzutowy

To najprostszy typ silnika odrzutowego. Powietrze jest sprężane, mieszane z paliwem, spalane, a gorące spaliny wyrzucane przez dyszę generują ciąg. Charakteryzuje się stosunkowo niską efektywnością paliwową i wysokim zużyciem paliwa, ale pozwala na osiąganie bardzo dużych prędkości (np. myśliwce naddźwiękowe).

Silnik turbowentylatorowy

Jest rozwinięciem silnika turboodrzutowego, posiada dodatkowy wentylator na przedzie silnika. Wentylator tłoczy dużą ilość powietrza, które omija rdzeń silnika i wytwarza większą część ciągu. Dzięki temu silnik jest bardziej efektywny paliwowo i cichszy – dlatego jest powszechnie stosowany w samolotach pasażerskich.

Silnik turboodrzutowo-turbowentylatorowy

To hybryda łącząca cechy obu powyższych typów. Umożliwia osiągnięcie dobrych właściwości zarówno pod względem prędkości, jak i efektywności paliwowej. Stosowany jest w nowoczesnym lotnictwie wojskowym i cywilnym.

Zastosowanie silników odrzutowych w lotnictwie

Silniki odrzutowe stanowią podstawę napędu większości współczesnych samolotów pasażerskich, myśliwców, bombowców oraz samolotów transportowych. Dzięki nim możliwe jest osiąganie wysokich prędkości i dużych zasięgów. Przykładowo, popularne samoloty takie jak Boeing 737 czy Airbus A320 wykorzystują turbowentylatorowe silniki odrzutowe, które zapewniają optymalną efektywność paliwową i niskie emisje.

Poza lotnictwem, silniki odrzutowe znajdują także zastosowanie w niektórych eksperymentalnych pojazdach oraz w przemyśle, np. w napędach rakietowych (choć tam dominuje inny typ silnika).

Wyzwania techniczne i innowacje w silnikach odrzutowych

Budowa silnika odrzutowego wymaga rozwiązania wielu wyzwań technicznych:

• Wysokie temperatury – materiały muszą wytrzymać ekstremalne warunki pracy, co wymusza stosowanie stopów niklu i ceramiki.
• Efektywność paliwowa – ciągłe prace nad optymalizacją procesu spalania i budową wentylatorów pozwalają zmniejszyć zużycie paliwa.
• Emisja spalin i hałas – nowoczesne konstrukcje silników redukują emisję tlenków azotu i dwutlenku węgla oraz minimalizują hałas, co jest ważne dla ochrony środowiska i komfortu pasażerów.
• Innowacje – wprowadzanie nowych materiałów kompozytowych, zastosowanie cyfrowych systemów sterowania (FADEC) oraz rozwój silników hybrydowych i elektrycznych stanowią kierunki przyszłości.

Z mojego doświadczenia wynika, że większość współczesnych silników odrzutowych to efekt dziesięcioleci ciągłych ulepszeń i badań, które sprawiły, że są one dziś bardziej niezawodne i ekonomiczne niż kiedykolwiek wcześniej.

Bezpieczeństwo i wpływ środowiskowy silników odrzutowych

Bezpieczeństwo silników odrzutowych jest kluczowe dla lotnictwa. Zapewniają je rygorystyczne normy certyfikacyjne, regularne przeglądy techniczne oraz systemy monitorowania stanu silnika podczas lotu. Awaria silnika jest rzadkością, a konstrukcje przewidują redundancję systemów napędowych.

W kontekście środowiskowym silniki odrzutowe emitują gazy cieplarniane oraz hałas, co wpływa na klimat i jakość życia w pobliżu lotnisk. Przemysł lotniczy podejmuje działania, takie jak:

• stosowanie paliw alternatywnych (biopaliwa),
• opracowywanie cichszych konstrukcji,
• zwiększanie efektywności silników i aerodynamiki samolotów.

Te działania pomagają ograniczyć negatywny wpływ lotnictwa na środowisko.

Ciekawostki i fakty o silnikach odrzutowych

• Pierwszy praktyczny silnik odrzutowy został skonstruowany przez Franka Whittle’a w Wielkiej Brytanii w latach 30. XX wieku.
• Silniki turboodrzutowe potrafią obracać swoje turbiny z prędkością przekraczającą 10 000 obrotów na minutę.
• Współczesne silniki turbowentylatorowe mają efektywność termiczną sięgającą nawet 40-50%, co oznacza, że połowa energii paliwa jest efektywnie wykorzystana.

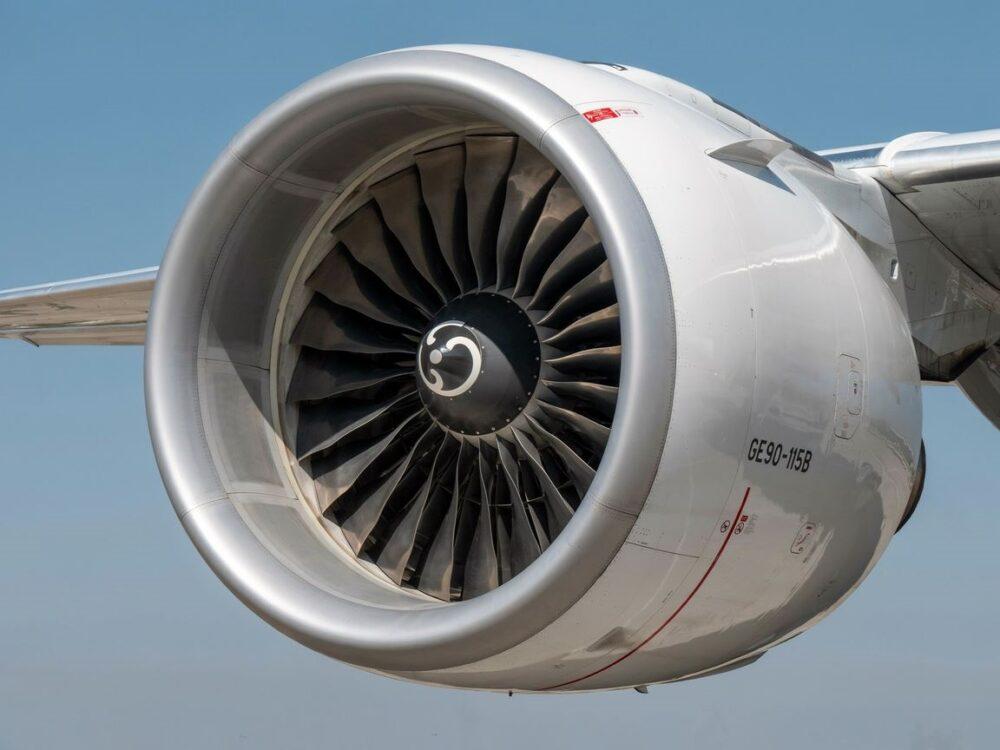

• Największy silnik odrzutowy na świecie to General Electric GE90-115B, używany m.in. w Boeing 777, generujący ciąg ponad 500 kN.
• Silniki odrzutowe są tak precyzyjnie zaprojektowane, że mogą pracować bez przerwy wiele tysięcy godzin bez awarii.

Jak działa turbowentylator – praktyczny przykład

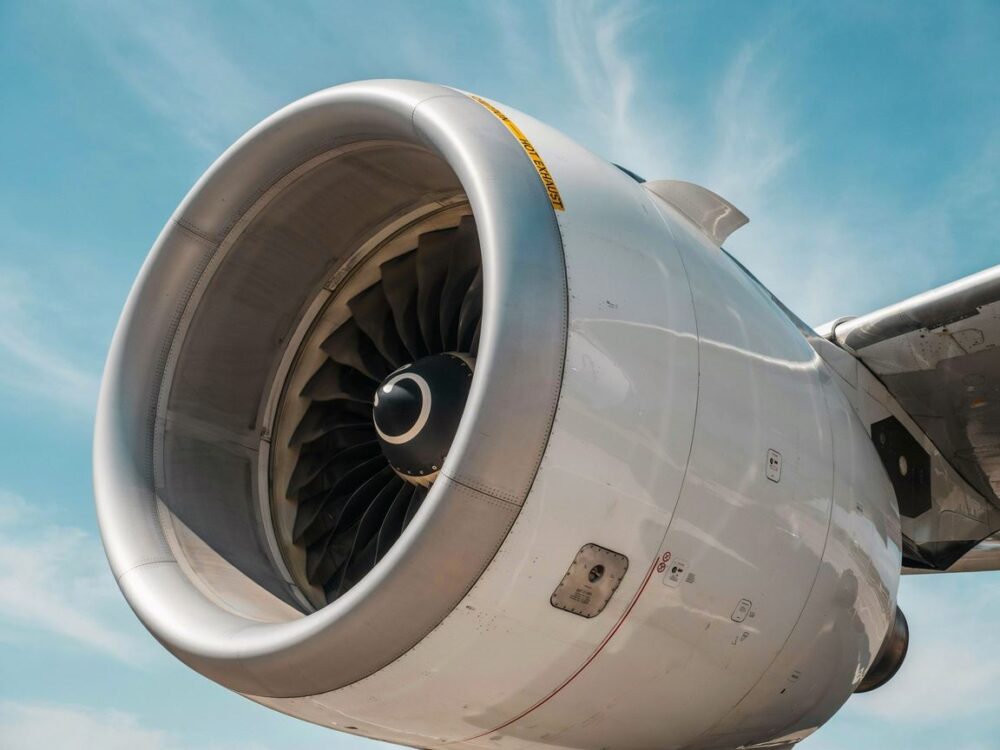

Dla wielu początkujących turbowentylator może wydawać się skomplikowany, ale najprościej można go opisać jako połączenie dużego wentylatora i silnika turboodrzutowego. Wentylator zasysa ogromne ilości powietrza i kieruje je częściowo przez rdzeń silnika (gdzie następuje spalanie), a częściowo wokół rdzenia, co pozwala na cichszą i bardziej ekonomiczną pracę.

Na przykład w samolotach pasażerskich wentylator może mieć średnicę nawet 2,5 metra i obracać się z dużą prędkością, generując większość ciągu potrzebnego do lotu.

Podsumowanie najważniejszych informacji o silnikach odrzutowych

Silnik odrzutowy to kluczowy element napędu współczesnego lotnictwa, który dzięki swojej budowie i zasadzie działania umożliwia szybkie i efektywne przemieszczanie się samolotów. Zrozumienie procesu zasysania powietrza, sprężania, spalania i wyrzutu spalin pozwala wyobrazić sobie, jak potężna jest ta technologia.

Różnorodność typów silników odrzutowych pozwala na dopasowanie konstrukcji do różnych zastosowań – od szybkich myśliwców po ekonomiczne maszyny pasażerskie. Współczesne innowacje i dbałość o środowisko sprawiają, że silniki te są coraz bardziej przyjazne dla naszej planety oraz bezpieczne.

Zachęcam do dalszego zgłębiania tematu, ponieważ z mojego doświadczenia wynika, że im więcej rozumiemy o działaniu silników odrzutowych, tym bardziej fascynujące staje się lotnictwo jako dziedzina techniki.
