Jak podłączyć radio samochodowe schemat i instrukcja krok po kroku dla początkujących

• Poznasz szczegółowy schemat podłączenia radia samochodowego z opisem pinów i kolorów przewodów.
• Dowiesz się, jak prawidłowo podłączyć radio pod stacyjkę i jak zadbać o podtrzymanie pamięci urządzenia.
• Otrzymasz instrukcję krok po kroku, która ułatwi samodzielną instalację radia w samochodzie.
• Przedstawimy najczęstsze błędy przy podłączaniu radia i sposoby ich unikania.
• Nauczysz się, jak testować połączenia multimetrem, by sprawdzić poprawność instalacji.
• Omówimy sposoby podłączenia radia do wzmacniacza oraz integracji z fabrycznym systemem audio.
• Dowiesz się, jakie narzędzia i materiały warto przygotować przed montażem radia.

Podłączenie radia samochodowego to zadanie, które może wydawać się skomplikowane, zwłaszcza dla osób początkujących. Jednak z dobrze przygotowanym schematem i praktyczną instrukcją krok po kroku, każdy kierowca lub pasjonat motoryzacji może wykonać tę czynność samodzielnie i bezpiecznie. W artykule znajdziesz praktyczne wskazówki, które pozwolą uniknąć najczęstszych błędów i zapewnią niezawodność instalacji.

• Jakie przewody trzeba podłączyć w radiu samochodowym? Przewody zasilania (plus pod stacyjkę i pamięć), masa, wyjścia głośnikowe, antena oraz opcjonalnie sterowanie wzmacniacza.
• Co to jest kostka ISO i jak ją podłączyć? To standardowa kostka służąca do podłączenia radia, z jasno przypisanymi pinami zasilania, masy i głośników. Schemat kostki ISO jest uniwersalny, ale warto znać różnice w poszczególnych modelach.
• Jak zapewnić podtrzymanie pamięci radia po wyłączeniu instalacji? Poprzez podłączenie stałego zasilania do pinu pamięci (zazwyczaj żółty przewód), co zapobiega kasowaniu ustawień i stacji.
• Czy radio można podłączyć bezpośrednio pod akumulator? Tak, ale wymaga to zastosowania odpowiedniego bezpiecznika i zwrócenia uwagi na zabezpieczenia oraz sterowanie włączaniem radia.
• Jak testować poprawność połączeń multimetrem? Sprawdza się napięcia na poszczególnych pinach, ciągłość przewodów, poprawność masy i izolację, co pozwala wykryć błędy przed podłączeniem radia.
• Jakie są najczęstsze błędy podczas podłączania radia samochodowego? Zamiana przewodów zasilania, brak podtrzymania pamięci, niewłaściwe podłączenie masy, brak zabezpieczeń bezpiecznikami, błędne podłączenie głośników.
• Czy w nowoczesnych samochodach można podłączyć radio do systemu CAN bus? Tak, ale wymaga to specjalnych adapterów i interfejsów, które integrują radio z fabrycznym systemem i sterowaniami na kierownicy.

Jak działa radio samochodowe i jakie ma podstawowe elementy zasilania

Radio samochodowe to urządzenie, które wymaga odpowiedniego podłączenia zasilania, masy oraz sygnałów audio, by działać poprawnie. Z mojego doświadczenia wynika, że większość problemów pojawia się właśnie przy nieprawidłowym połączeniu przewodów zasilających i masy. Radio potrzebuje dwóch źródeł zasilania:

• Zasilania pod stacyjkę (plus zapłonu) – dzięki któremu radio włącza się i wyłącza automatycznie wraz z zapłonem samochodu;
• Zasilania stałego (pamięć) – utrzymującego ustawienia radia, takie jak zaprogramowane stacje, zegar czy ustawienia dźwięku, także po wyłączeniu zapłonu.

Masa to przewód uziemiający, który łączy radio z karoserią pojazdu – jest niezbędny do poprawnej pracy układu elektrycznego.

Dodatkowo radio posiada wyjścia sygnału audio (głośniki) oraz antenę do odbioru sygnału radiowego. W nowoczesnych modelach zdarza się również możliwość podłączenia sterowania wzmacniaczem lub zintegrowanego systemu audio.

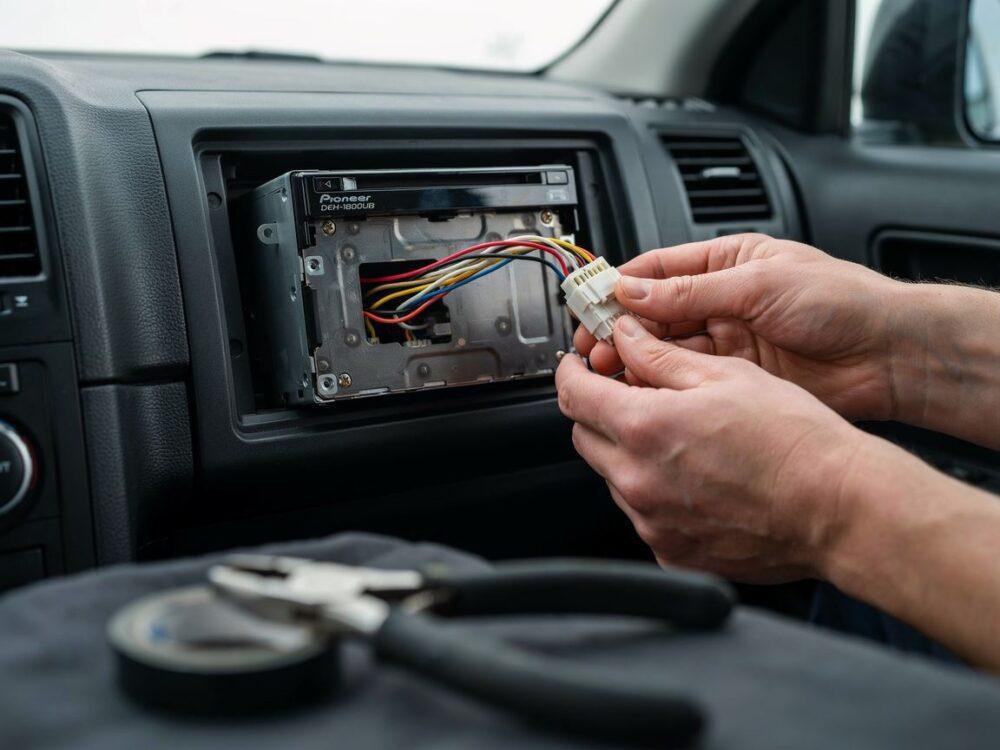

Potrzebne narzędzia i materiały do podłączenia radia samochodowego

Do samodzielnego montażu radia w samochodzie warto przygotować:

• Śrubokręt (płaski i krzyżakowy) – do demontażu radia oraz elementów tapicerki;
• Multimetr – do pomiaru napięć i ciągłości przewodów, co pomaga w testowaniu poprawności połączeń;
• Kostka ISO – uniwersalne złącze do podłączenia radia, dopasowane do większości modeli samochodów i radii;
• Izolacja lub taśma elektroizolacyjna – do zabezpieczenia przewodów i połączeń przed zwarciem;
• Adaptery lub przejściówki – w przypadku samochodów z nietypowymi złączami fabrycznymi;
• Ostrze lub nożyce do cięcia izolacji – do przygotowania końcówek przewodów;
• Lutownica i cyna (opcjonalnie) – do trwałego i solidnego łączenia przewodów;
• Bezpiecznik 10-15A – konieczny do ochrony instalacji radia przed przeciążeniem.

W praktyce dobrze jest też mieć pod ręką instrukcję konkretnego modelu radia oraz samochodu, a także schematy instalacji elektrycznej pojazdu.

Schemat kostki ISO w radiu samochodowym – opis i funkcje pinów

Kostka ISO to standardowa wtyczka stosowana w większości samochodów do podłączenia radia. Ułatwia montaż i ewentualne wymiany urządzeń bez konieczności cięcia przewodów. Kostka dzieli się na dwie części:

• ISO A (zasilanie) – zawiera piny odpowiedzialne za zasilanie, masę oraz sterowanie anteną i wzmacniaczem;
• ISO B (głośniki) – piny do podłączenia poszczególnych głośników w samochodzie.

Poniżej znajduje się opis najważniejszych pinów w kostce ISO A (zasilanie):

Podczas podłączania warto zwrócić uwagę, że w różnych modelach kolorystyka przewodów może się nieznacznie różnić, dlatego zawsze warto potwierdzić to w dokumentacji pojazdu lub radia.

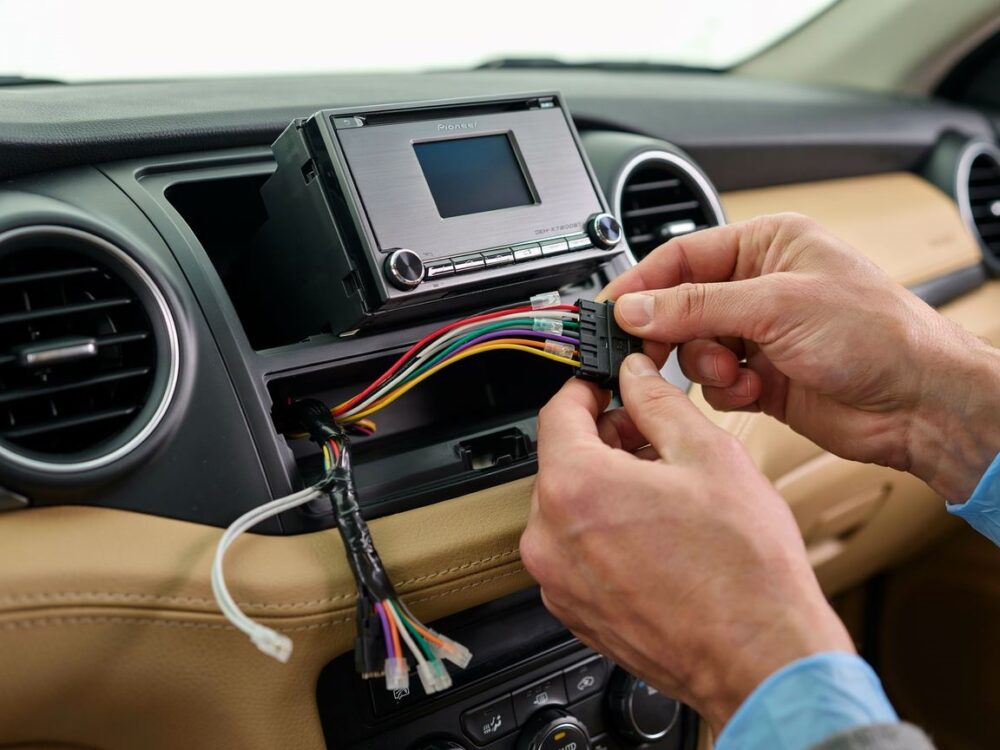

Kolory przewodów a ich przeznaczenie w radiu samochodowym

Kolory przewodów w radiu samochodowym mają ułatwić identyfikację i podłączenie właściwych funkcji. Najczęściej spotykane kolory i ich role to:

• Żółty – zasilanie stałe (pamięć);
• Czerwony – zasilanie pod stacyjkę (zapłon);
• Czarny – masa;
• Niebieski – sterowanie wzmacniaczem lub anteną;
• Biały i biały z czarną paską – lewy przedni głośnik (plus i minus);
• Szary i szary z czarną paską – prawy przedni głośnik (plus i minus);
• Zielony i zielony z czarną paską – lewy tylny głośnik (plus i minus);
• Fioletowy i fioletowy z czarną paską – prawy tylny głośnik (plus i minus).

Jeśli przewody w Twoim samochodzie mają inne kolory, sprawdź schemat pojazdu lub użyj multimetru, by zweryfikować funkcję każdego przewodu.

Jak rozpoznać oraz podłączyć przewód zasilający i masę

Z mojego doświadczenia wynika, że prawidłowe podłączenie przewodu masy jest kluczowe dla stabilnej pracy radia i unikania zakłóceń. Masa powinna być podłączona do dobrze uziemionego elementu karoserii, oczyszczonego z farby i rdzy.

Przewód zasilający pod stacyjkę (zwykle czerwony) łączy się z obwodem, który dostarcza napięcie 12V po przekręceniu kluczyka w stacyjce. Dzięki temu radio włącza się tylko wtedy, gdy zapłon jest włączony.

Przewód zasilający pamięci (żółty) powinien być podłączony do stałego źródła napięcia 12V, które działa bez względu na pozycję kluczyka. Pozwala to na zachowanie ustawień radia po wyłączeniu zapłonu.

Podłączenie anteny i wyjścia głośnikowego

Antena samochodowa łączy się zwykle za pomocą standardowego wtyku antenowego do radia. Warto sprawdzić, czy w aucie nie ma anteny aktywnej, która wymaga zasilania (wtedy podłącza się niebieski przewód sterujący antenę).

Wyjścia głośnikowe podłączamy do odpowiadających im przewodów w samochodzie według kolorów i polaryzacji. Bardzo istotne jest, by przestrzegać prawidłowej polaryzacji (plus i minus), ponieważ odwrócenie fazy może pogorszyć jakość dźwięku.

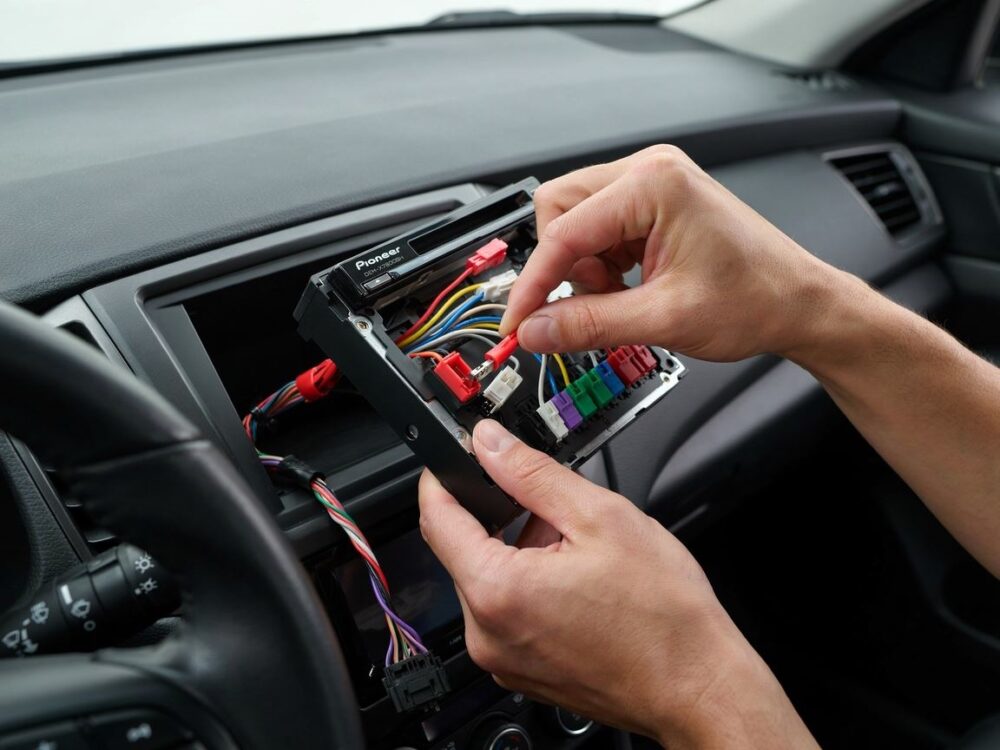

Instrukcja krok po kroku jak podłączyć radio samochodowe

Poniżej znajdziesz szczegółowy przewodnik, który poprowadzi Cię przez cały proces instalacji radia w samochodzie.

1. Wyłącz zapłon i odłącz akumulator. To zapewni bezpieczeństwo i zapobiegnie zwarciom.
2. Zdemontuj stare radio lub przygotuj miejsce do montażu. Użyj odpowiednich śrubokrętów, zachowaj ostrożność przy elementach tapicerki.
3. Zidentyfikuj kostkę ISO w samochodzie. Jeśli jej brak, może być konieczne użycie adaptera.
4. Sprawdź kolory przewodów i potwierdź funkcje multimetrem. Przykładowo: zmierz napięcie na przewodzie pod stacyjkę przy włączonym zapłonie.
5. Podłącz przewody radia do kostki ISO zgodnie z opisem pinów i kolorów. Pamiętaj o podłączeniu masy, stałego zasilania i zasilania pod stacyjkę.
6. Zabezpiecz połączenia izolacją lub lutowaniem. Unikaj luźnych połączeń, które mogą powodować zwarcia lub przerwy.
7. Podłącz antenę do radia oraz przewody głośnikowe. Jeśli masz wzmacniacz, podłącz przewód remote (niebieski) do sterowania wzmacniaczem.
8. Zamontuj radio w jego miejscu i podłącz akumulator. Włącz zapłon i sprawdź, czy radio działa poprawnie.
9. Testuj działanie radia i głośników, ustawienia pamięci oraz włączanie po zapłonie. Upewnij się, że pamięć nie kasuje się po wyłączeniu zapłonu.

Podłączenie radia pod stacyjkę vs pod bezpośrednie zasilanie

Podłączenie radia pod stacyjkę oznacza, że urządzenie będzie zasilane tylko wtedy, gdy zapłon jest włączony. To standardowa i bezpieczna metoda, która zapobiega rozładowaniu akumulatora.

Bezpośrednie podłączenie radia do akumulatora (stałe zasilanie) jest konieczne dla podtrzymania pamięci radia, ale nie powinno powodować ciągłego działania radia. W praktyce radio powinno mieć osobne przewody: jeden stały (żółty) do pamięci, drugi (czerwony) pod stacyjkę do włączania.

Jak zapewnić podtrzymanie pamięci radia po wyłączeniu zasilania

Aby radio zachowywało ustawienia i stacje po wyłączeniu zapłonu, żółty przewód zasilania musi być podłączony do stałego źródła 12V, które nie zanika po wyłączeniu silnika.

W praktyce wiele problemów z pamięcią radia wynika z podłączenia tego przewodu do obwodu pod zapłon, co powoduje kasowanie ustawień.

Jeśli kostka ISO w samochodzie nie ma wyprowadzonego stałego zasilania, można je pobrać bezpośrednio z bezpiecznika akumulatora przez odpowiedni adapter lub doprowadzić przewód z instalacji pojazdu, zabezpieczając go bezpiecznikiem.

Najczęstsze błędy przy podłączaniu radia i jak ich uniknąć

• Zamiana przewodów czerwonego i żółtego – skutkuje utratą pamięci lub ciągłym działaniem radia po wyłączeniu zapłonu.
• Niepoprawne podłączenie masy – powoduje zakłócenia, trzaski, a nawet uszkodzenie radia.
• Brak bezpiecznika lub nieodpowiedni jego amperaż – grozi uszkodzeniem instalacji lub pożarem.
• Luźne lub nieizolowane połączenia – mogą prowadzić do zwarć i awarii.
• Nieprawidłowe podłączenie wyjść głośnikowych – powoduje brak dźwięku lub zniekształcenia.
• Pominięcie sterowania anteną lub wzmacniaczem – może powodować brak sygnału lub błędy w systemie audio.
• Podłączenie radia bez adaptera w samochodzie z fabrycznym systemem CAN bus – radio może nie działać poprawnie lub wcale.

Testowanie połączeń multimetrem – szybki poradnik

Multimetr to podstawowe narzędzie, które pozwala zweryfikować poprawność instalacji radia przed podłączeniem. Oto jak to zrobić:

1. Ustaw multimetr w tryb pomiaru napięcia DC (12V).
2. Sprawdź przewód zasilający pod stacyjkę – powinien mieć 12V po przekręceniu kluczyka w zapłon.
3. Sprawdź przewód stałego zasilania – powinien mieć 12V niezależnie od pozycji kluczyka.
4. Zmierz ciągłość przewodu masy – powinien wykazywać niską rezystancję względem karoserii.
5. Sprawdź wyjścia głośnikowe – użyj trybu testu ciągłości lub rezystancji (typowo 4 Ω do 8 Ω).

Testowanie pozwala wykryć przerwy w przewodach, złe połączenia lub brak zasilania, co znacznie zmniejsza ryzyko uszkodzenia radia.

Instalacja radia w samochodzie z fabrycznym systemem audio

W nowoczesnych samochodach często stosowane są fabryczne systemy audio, podłączone przez magistralę CAN bus i niestandardowe złącza. W takich przypadkach:

• Potrzebujesz specjalnego adaptera zgodnego z danym modelem pojazdu, który tłumaczy sygnały CAN bus na standard ISO;
• Możesz potrzebować dodatkowego interfejsu do sterowania radiem z kierownicy;
• Niektóre funkcje fabrycznego systemu (np. wzmacniacz, subwoofer) wymagają prawidłowego zintegrowania z nowym radiem;
• Warto skonsultować się ze specjalistą lub zapoznać z dedykowanymi zestawami instalacyjnymi.

Jak podłączyć radio samochodowe do wzmacniacza lub systemu audio

Podłączenie wzmacniacza wymaga dodatkowego przewodu sterującego (remote) oraz odpowiednich wyjść audio. Typowy schemat wygląda tak:

• Sterowanie wzmacniacza odbywa się przewodem niebieskim remote, który dostarcza napięcie 12V po włączeniu radia;
• Wzmacniacz podłącza się do wyjść RCA radia (jeśli są dostępne) lub do głośnikowych, jeśli radio ich nie posiada;
• Ważne jest, by wzmacniacz miał własne zasilanie i zabezpieczenia;
• Testuj poprawność połączeń multimetrem i staraj się używać dedykowanych przewodów wysokiej jakości.

Z mojego doświadczenia wynika, że właściwe sterowanie wzmacniaczem i zabezpieczenie instalacji to podstawa jakości dźwięku i bezpieczeństwa.

Warto pamiętać, że każda instalacja może mieć swoje niuanse w zależności od modelu pojazdu i radia, dlatego zawsze rekomenduję zapoznanie się z dokumentacją techniczną oraz konsultacje ze specjalistami w przypadku wątpliwości.

Zachęcam Cię do samodzielnej instalacji, bo z odpowiednią wiedzą i przygotowaniem to zadanie jest w zasięgu każdej osoby zainteresowanej motoryzacją.
