Jak podłączyć wzmacniacz samochodowy krok po kroku – kompletny poradnik instalacji

• Dowiesz się, jak poprawnie podłączyć wzmacniacz do radia z wyjściem RCA oraz bez niego.
• Poznasz rodzaje kabli i złączy niezbędnych do instalacji wzmacniacza w samochodzie.
• Otrzymasz praktyczne wskazówki dotyczące bezpieczeństwa, doboru i montażu bezpieczników.
• Przeprowadzisz kalibrację wzmacniacza samochodowego krok po kroku po instalacji.
• Poznasz schematy podłączenia wzmacniacza 4-kanałowego i niestandardowe metody podłączeń.
• Unikniesz najczęstszych błędów montażowych oraz problemów technicznych.
• Dowiesz się, jak dostosować instalację do różnych typów pojazdów, w tym samochodów osobowych i ciężarówek.

Podłączenie wzmacniacza samochodowego to krok, który może znacznie poprawić jakość dźwięku w Twoim aucie. Jednak bez odpowiedniej wiedzy i przygotowania instalacja może być źródłem problemów technicznych i zagrożeń bezpieczeństwa. Ten poradnik przeprowadzi Cię krok po kroku przez cały proces — od wyboru materiałów, przez schematy podłączeń, aż po kalibrację wzmacniacza.

• Jakie kable są potrzebne do podłączenia wzmacniacza samochodowego? – Potrzebujesz kabla zasilającego o odpowiednim przekroju, przewodu masy oraz kabla sygnałowego, zwykle RCA lub adapterów do radia bez wyjścia RCA.
• Jak podłączyć wzmacniacz do radia z wyjściem RCA? – Wystarczy użyć przewodów RCA z wyjścia radia do wejścia wzmacniacza, a następnie wykonać poprawne podłączenie zasilania i masy.
• Co zrobić, gdy radio nie ma wyjścia RCA? – Możesz zastosować adaptery, wzmacniacz z wejściem wysokopoziomowym lub podłączyć sygnał bezpośrednio do przewodów głośnikowych.
• Jak dobrać bezpiecznik do wzmacniacza samochodowego? – Bezpiecznik powinien być dobrany do maksymalnego prądu pobieranego przez wzmacniacz i umieszczony blisko akumulatora.
• Jak przeprowadzić kalibrację wzmacniacza po instalacji? – Poprawna regulacja gain, filtrów crossover i testowanie dźwięku zapewnią optymalną jakość brzmienia i ochronę sprzętu.
• Jakie są najczęstsze błędy podczas podłączania wzmacniacza? – Niewłaściwe uziemienie, brak bezpiecznika, złe połączenia kabli RCA, czy zbyt długi kabel zasilający to typowe problemy.
• Czy instalacja wzmacniacza różni się w samochodzie osobowym i ciężarówce? – Tak, zwłaszcza w kwestii wyboru miejsca montażu oraz zabezpieczeń dopasowanych do typu pojazdu.

Podstawy podłączenia wzmacniacza samochodowego

Rodzaje wzmacniaczy i ich zastosowanie

Wzmacniacze samochodowe to urządzenia poprawiające moc i jakość sygnału audio przed przekazaniem go do głośników. Najpopularniejsze typy to wzmacniacze 2-, 4- i wielokanałowe. Wzmacniacze 2-kanałowe często służą do zasilania subwoofera lub dwóch głośników, 4-kanałowe mogą zasilać komplet głośników w samochodzie (przód i tył). Wybór wzmacniacza zależy od konfiguracji audio w pojeździe oraz efektu, jaki chcesz uzyskać.

Z mojego doświadczenia wynika, że najczęściej kupowane są modele 4-kanałowe, gdyż pozwalają na kompleksową rozbudowę systemu bez konieczności instalowania kilku wzmacniaczy. Przy wyborze zwróć uwagę na moc RMS, kompatybilność impedancji głośników oraz obecność filtrów aktywnych (crossover).

Niezbędne narzędzia i akcesoria do instalacji

Sukces montażu wzmacniacza zależy także od przygotowania odpowiednich narzędzi i akcesoriów. Przydadzą się:

• Klucz płaski i nasadowy do podłączeń akumulatora
• Śrubokręty oraz zaciskarka do kabli
• Multimetr do pomiarów napięcia i ciągłości obwodów
• Kabel zasilający o odpowiednim przekroju (najczęściej 4 AWG lub grubszy w zależności od mocy)
• Kabel masowy (minimum takiego samego przekroju jak zasilający)
• Przewody RCA lub adaptery do sygnału audio
• Bezpiecznik samochodowy i uchwyt na bezpiecznik
• Taśma izolacyjna, opaski zaciskowe oraz ewentualnie rurki termokurczliwe

Przygotuj również miejsce montażu wzmacniacza, które powinno być suche, stabilne i mieć dostęp do przewodów sygnałowych i zasilających.

Kable i złącza potrzebne do podłączenia wzmacniacza

Kabel zasilający – parametry i długość

Kabel zasilający to podstawa poprawnej instalacji. Musi mieć odpowiedni przekrój, aby nie powodować spadku napięcia i nadmiernego nagrzewania. Standardowo używa się kabli 4 AWG, choć przy bardzo mocnych wzmacniaczach wymagane są nawet grubsze przewody (np. 2 AWG). Długość kabla powinna być możliwie najkrótsza — im dłuższy przewód, tym większy spadek napięcia.

Ważne jest, aby kabel zasilający był podłączony bezpośrednio do biegunów akumulatora samochodu, a nie do instalacji pojazdu, co minimalizuje straty i zakłócenia.

Masa – jak poprawnie uziemić wzmacniacz

Masa wzmacniacza to równie ważny element, co zasilanie. Dobre uziemienie zapewnia stabilną pracę urządzenia i minimalizuje zakłócenia. Najlepiej, aby przewód masowy był tej samej grubości co kabel zasilający i podłączony do solidnej części karoserii, pozbawionej farby i rdzy.

Z mojego doświadczenia wynika, że często spotykanym błędem jest podłączanie masy do śrub, które mogą być słabej jakości lub źle stykające się z karoserią. Zalecam dokładne oczyszczenie miejsca montażu oraz zastosowanie podkładek sprężystych.

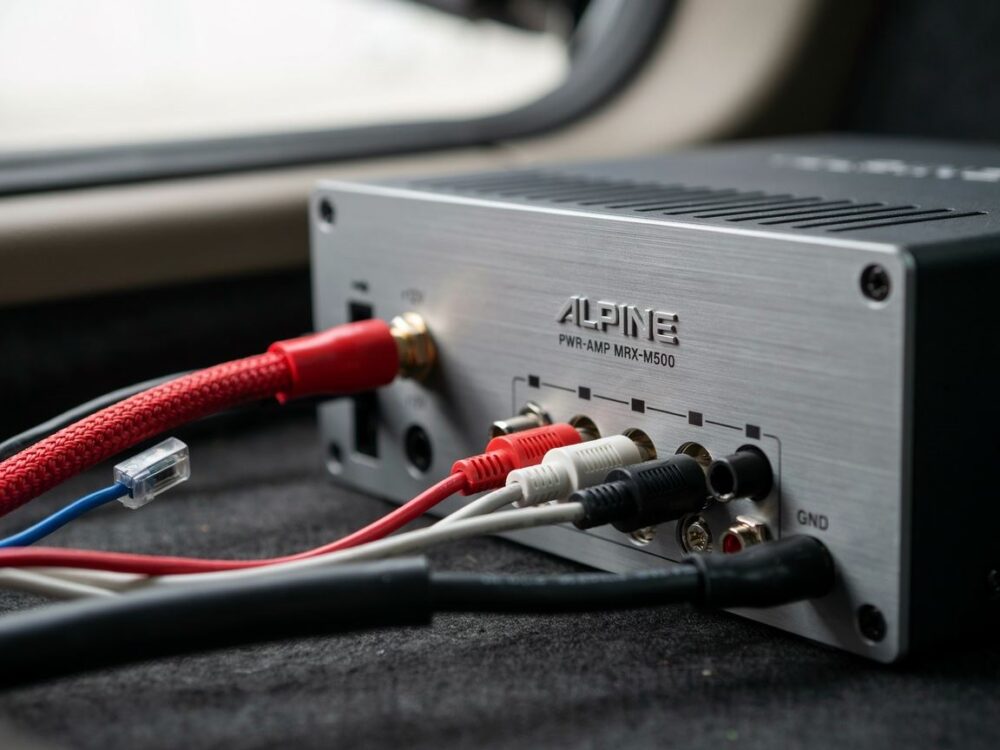

Kabel sygnałowy – różnice między RCA a podłączeniem do głośników

Do przesyłania sygnału audio najczęściej stosuje się przewody RCA. Są to kable niskonapięciowe, które przesyłają czysty sygnał liniowy ze wzmacniacza radia do wzmacniacza mocy. Jeśli Twoje radio posiada wyjścia RCA, podłączenie jest stosunkowo proste.

W przypadku braku wyjścia RCA stosuje się wejścia wysokopoziomowe (głośnikowe) na wzmacniaczu. Polega to na podłączeniu przewodów bezpośrednio do wyjścia głośników radia. Wadą tego rozwiązania jest większe ryzyko zakłóceń i konieczność stosowania odpowiednich adapterów.

Adaptery do podłączenia bez wyjścia RCA

Dla radia bez wyjścia RCA (np. fabryczne radia, radio Android bez chinch) dostępne są adaptery sygnału wysokopoziomowego na liniowy. Adapter zamienia sygnał głośnikowy na sygnał RCA, co pozwala podłączyć wzmacniacz w standardowy sposób.

Z mojego doświadczenia wynika, że dobry adapter eliminuje większość problemów z zakłóceniami i pozwala na uzyskanie stabilnego, czystego sygnału.

Schematy podłączenia wzmacniacza samochodowego

Podłączenie wzmacniacza do radia z wyjściem RCA

To najprostszy i najbardziej typowy sposób instalacji. Oto kroki:

1. Wyłącz zapłon i odłącz akumulator samochodu.
2. Poprowadź kabel zasilający od akumulatora do miejsca montażu wzmacniacza (z bezpiecznikiem blisko akumulatora).
3. Podłącz masę wzmacniacza do karoserii pojazdu (odpowiednio oczyszczona powierzchnia).
4. Podłącz przewody RCA z wyjścia radia do wejścia wzmacniacza.
5. Podłącz przewody głośnikowe ze wzmacniacza do głośników lub subwoofera.
6. Połącz przewód zasilający remote (sterowanie zasilaniem wzmacniacza) z wyjściem remote radia.
7. Sprawdź instalację, podłącz akumulator i włącz zapłon.

Podłączenie wzmacniacza bez wyjścia RCA (np. radio Android)

W radio Android lub fabrycznym, które nie ma wyjścia RCA, masz dwie opcje:

• Adapter sygnału wysokopoziomowego: Podłącz adapter do przewodów głośnikowych radia, a następnie wyjście adaptera do wzmacniacza przez kabel RCA.
• Wejście wysokopoziomowe wzmacniacza: Wzmacniacz ma dedykowane zaciski na sygnał głośnikowy, więc można go podłączyć bezpośrednio do przewodów radia bez adaptera.

W obu przypadkach ważne jest zachowanie polaryzacji przewodów oraz sprawdzenie poprawności połączeń, aby uniknąć zwarć i sprzężeń.

Schemat 4-kanałowy – jak rozdzielić sygnał

Wzmacniacz 4-kanałowy pozwala na niezależne zasilanie czterech głośników. Schemat podłączenia wygląda następująco:

• Podłącz kable RCA z radia do wejść wzmacniacza – zazwyczaj są to dwa zestawy stereo (kanał 1-2 na przód, kanał 3-4 na tył).
• Jeśli radio ma tylko dwa wyjścia RCA, możesz zastosować splitter RCA, który rozdzieli sygnał na cztery kanały.
• Podłącz głośniki do wyjść wzmacniacza, zwracając uwagę na impedancję (zwykle 4 Ω) i polaryzację.

Przy instalacji 4-kanałowej ważne jest, aby zwrócić uwagę na prawidłową kalibrację gain dla każdego kanału, co opiszę w dalszej części artykułu.

Bezpieczeństwo i zabezpieczenia podczas montażu

Dobór i montaż bezpiecznika do wzmacniacza

Bezpiecznik jest kluczowym elementem ochronnym instalacji. Powinien znajdować się możliwie blisko bieguna dodatniego akumulatora – maksymalnie 30 cm od niego. Dzięki temu zabezpiecza instalację przed przeciążeniem i ryzykiem pożaru.

Dobór bezpiecznika zależy od maksymalnego poboru prądu wzmacniacza. Jeśli wzmacniacz ma moc 400 W i pracuje przy 12 V, pobór prądu wyniesie około 33 A (400 W / 12 V = 33,3 A). W takim przypadku należy zastosować bezpiecznik o wartości nieco wyższej, np. 40 A, aby uniknąć zbyt częstego wyzwalania.

Jak uniknąć zwarcia i przepięć podczas instalacji

Aby uniknąć problemów:

• Zawsze odłącz akumulator przed rozpoczęciem instalacji.
• Używaj przewodów o odpowiednim przekroju i jakości.
• Sprawdź poprawność połączeń, zwracając uwagę na polaryzację.
• Zabezpiecz przewody opaskami i izolacją, aby zapobiec przetarciom.
• Nie podłączaj masy do miejsc pokrytych farbą lub rdzą.
• Używaj wysokiej jakości bezpieczników i uchwytów.

Z mojego doświadczenia wynika, że większość awarii wynika z niedbałości przy montażu masy i zasilania, warto więc poświęcić im szczególną uwagę.

Ustawienia i kalibracja wzmacniacza po podłączeniu

Regulacja gain i filtrów crossover

Gain to kontrola wzmocnienia sygnału wejściowego. Nie należy ustawiać jej na maksimum — zbyt wysoki gain powoduje przesterowania i zniekształcenia. Zalecam zaczynać od niskich wartości i stopniowo zwiększać, testując dźwięk.

Filtry crossover dzielą pasmo częstotliwości – można ustawić, które częstotliwości mają trafiać do poszczególnych kanałów (np. niskie do subwoofera, wysokie do głośników wysokotonowych). Standardowo:

• High Pass Filter (HPF) – odcina niskie częstotliwości, stosowany w głośnikach wysokotonowych.
• Low Pass Filter (LPF) – odcina wysokie częstotliwości, stosowany w subwooferach.

Testowanie dźwięku i poprawne ustawienie parametrów

Po wstępnej regulacji gain i filtrów warto przetestować dźwięk przy różnych poziomach głośności. Obserwuj, czy nie pojawiają się zniekształcenia, trzaski ani szumy.

Przydatne jest użycie aplikacji pomiarowych lub mikrofonu pomiarowego do optymalizacji brzmienia. W praktyce najczęściej działa to tak, że:

• Regulujesz gain tak, aby dźwięk był czysty przy średnim poziomie głośności.
• Ustawiasz filtry, aby głośniki nie generowały zakłóceń przy granicznej częstotliwości.
• Sprawdzasz fazę sygnału, aby uniknąć efektu wygaszania w basach.

Najczęstsze błędy podczas podłączania wzmacniacza i jak ich unikać

Lista najczęstszych błędów:

• Brak lub nieprawidłowy bezpiecznik: powoduje zagrożenie uszkodzeniem instalacji lub pożarem.
• Złe uziemienie: powoduje zakłócenia szumów i niestabilną pracę wzmacniacza.
• Podłączenie kabla zasilającego do instalacji auta zamiast do akumulatora: skutkuje spadkami napięcia i zakłóceniami.
• Zły przekrój kabli: powoduje przegrzewanie i spadki napięcia.
• Nieprawidłowe podłączenie przewodów RCA lub głośnikowych: może skutkować brakiem dźwięku lub uszkodzeniem urządzeń.
• Ustawienie gain na maksimum: przesterowania i zniekształcenia dźwięku.
• Pominięcie testów i kalibracji: słaba jakość dźwięku i ryzyko uszkodzeń sprzętu.

Ważne jest, aby przed zakończeniem instalacji dokładnie sprawdzić każde połączenie oraz wykonać testy działania.

Podsumowanie i dodatkowe wskazówki dla instalujących wzmacniacz po raz pierwszy

Podłączenie wzmacniacza samochodowego to proces, który wymaga uwagi i odpowiedniej wiedzy. Warto zacząć od przygotowania narzędzi i zapoznania się z typami wzmacniaczy oraz ich wymaganiami. W trakcie instalacji kluczowe są: dobór odpowiednich kabli i bezpieczników, prawidłowe uziemienie, dobór metody podłączenia sygnału (RCA lub adaptery) oraz staranna kalibracja wzmacniacza.

Z mojego doświadczenia najważniejsze jest bezpieczeństwo i dokładność – to fundament bezawaryjnej instalacji i satysfakcji z dźwięku. Jeśli instalujesz wzmacniacz po raz pierwszy, warto też skorzystać z gotowych schematów oraz zapytać na forach specjalistycznych o konkretne porady dotyczące modelu Twojego samochodu i radia.

Pamiętaj, że dobrze wykonana instalacja car audio to inwestycja w komfort i przyjemność słuchania muzyki w podróży.
