Akumulator to jeden z kluczowych elementów każdego pojazdu, a jego prawidłowe działanie decyduje o bezproblemowym uruchomieniu silnika. Miernik uniwersalny (multimetr) to proste i skuteczne narzędzie, które pozwala ocenić stan akumulatora samodzielnie, bez konieczności wizyty w serwisie. W tym poradniku poznasz wszystkie niezbędne etapy pomiarów, od przygotowania, przez podłączenie, aż po interpretację wyników wraz z praktycznymi wskazówkami.
Jak sprawdzić akumulator miernikiem?
Aby sprawdzić akumulator miernikiem, należy zmierzyć napięcie spoczynkowe, a następnie wykonać pomiar pod obciążeniem. Wyniki porównuje się z wartościami referencyjnymi, które pokazują stopień naładowania i kondycję akumulatora.
Jakie wartości napięcia wskazują na dobry akumulator?
Napięcie spoczynkowe powyżej 12,6 V świadczy o pełnym naładowaniu, wartości poniżej 12,4 V wskazują na rozładowanie, a około 12,0 V lub mniej sugeruje poważne zużycie lub uszkodzenie.
Czy można mierzyć akumulator podczas pracy silnika?
Tak, mierząc napięcie pod obciążeniem lub napięcie ładowania alternatora, jednak wymaga to zachowania szczególnej ostrożności i znajomości procedury.
Jakie typy mierników są najlepsze do pomiaru akumulatora?
Najpopularniejsze i uniwersalne są multimetery cyfrowe z funkcją pomiaru napięcia DC. Woltomierze analogowe również się sprawdzą, ale są mniej precyzyjne.
Jakie błędy najczęściej popełniają użytkownicy podczas pomiaru?
Typowe błędy to brak kalibracji miernika, pomiar przy nieodpowiednich warunkach (np. tuż po jeździe), błędne podłączenie miernika oraz ignorowanie wpływu temperatury na wynik.
Dlaczego ważne jest mierzenie napięcia pod obciążeniem?
Pomiar pod obciążeniem pokazuje rzeczywistą zdolność akumulatora do dostarczania prądu podczas rozruchu, co jest bardziej miarodajne niż samo napięcie spoczynkowe.
Jak często kontrolować stan akumulatora miernikiem?
Zaleca się pomiary co kilka miesięcy oraz zawsze przed sezonem zimowym, gdyż niskie temperatury obniżają wydajność akumulatora.
| Parametr | Wartość referencyjna |
|---|---|
| Napięcie spoczynkowe pełnego akumulatora | 12,6 – 12,8 V |
| Napięcie spoczynkowe częściowo rozładowanego akumulatora | 12,4 – 12,6 V |
| Napięcie spoczynkowe rozładowanego akumulatora | poniżej 12,4 V |
| Napięcie podczas rozruchu (pod obciążeniem) | minimum 9,6 V |
| Napięcie ładowania alternatora | 13,8 – 14,4 V |
| Temperatura optymalna pomiaru | 15 – 25 °C |
Jak działa miernik i na co zwrócić uwagę przed pomiarem
Miernik uniwersalny, zwany też multimetrem, to urządzenie pozwalające na precyzyjny pomiar napięcia, natężenia prądu oraz oporu elektrycznego. W przypadku akumulatora interesuje nas przede wszystkim pomiar napięcia stałego (DC).
Przed przystąpieniem do pomiaru warto upewnić się, że miernik jest sprawny i odpowiednio skalibrowany. Z mojego doświadczenia wynika, że nawet tani multimetr cyfrowy z aktualnymi bateriami wbudowanymi dobrze poradzi sobie z podstawową diagnostyką akumulatora. Istotne jest, by miernik miał możliwość ustawienia zakresu napięcia DC przynajmniej do 20 V, co pozwoli uniknąć błędów i zapewni dokładność.
Warto również zwrócić uwagę na dodatkowe funkcje, takie jak pomiar prądu (np. prądu rozruchowego) oraz test ciągłości obwodu, które mogą się przydać przy bardziej zaawansowanej diagnostyce.
Przygotowanie do pomiaru akumulatora miernikiem
Kalibracja i kontrola miernika
Przed pomiarem sprawdź, czy miernik jest poprawnie skalibrowany i działa prawidłowo. Włącz urządzenie, ustaw zakres pomiaru napięcia DC i zweryfikuj działanie na znanym źródle napięcia (np. baterii 9 V).
Pamiętaj, aby wymienić baterie w mierniku, jeśli urządzenie sygnalizuje niski poziom energii – słaba bateria może zafałszować wyniki pomiaru.
Bezpieczeństwo podczas pracy z akumulatorem
Akumulatory samochodowe zawierają kwas siarkowy i generują łatwopalne gazy, dlatego bezpieczeństwo jest kluczowe. Zawsze:
– Pracuj w dobrze wentylowanym miejscu.
– Unikaj iskier i otwartego ognia.
– Załóż rękawice ochronne i okulary.
– Nie dotykaj biegunów gołymi rękami.
– Sprawdź, czy kable miernika mają izolację i są bez uszkodzeń.
Te środki zapobiegną ryzyku porażenia prądem i uszkodzeniom akumulatora.

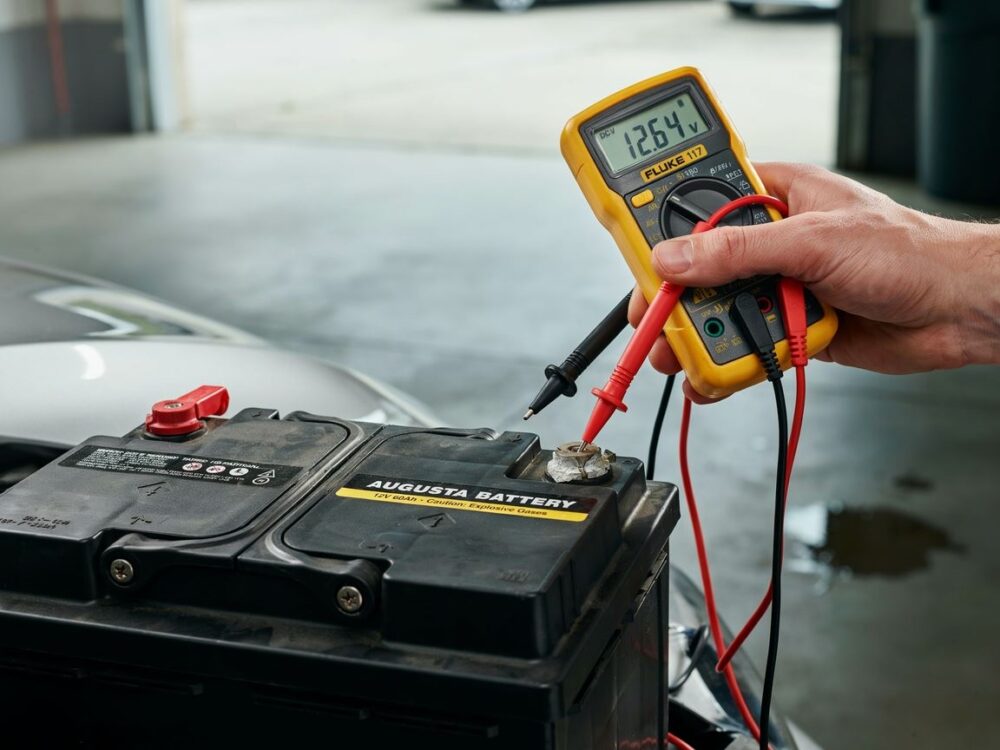

Jak podłączyć miernik do akumulatora krok po kroku
Wybór odpowiedniego trybu pomiaru na mierniku
Na mierniku ustaw pomiar napięcia stałego (DC Volts), wybierając zakres 20 V – jest to najbezpieczniejszy i najbardziej uniwersalny wybór dla akumulatorów 12 V.
Kroki podłączenia
- Wyłącz zapłon pojazdu i wszystkie odbiorniki prądu.
- Otwórz maskę i zlokalizuj akumulator.
- Podłącz czerwony przewód miernika do bieguna dodatniego (+) akumulatora.
- Podłącz czarny przewód do bieguna ujemnego (–) lub do masy pojazdu z dobrym uziemieniem.
- Odczytaj wynik napięcia na wyświetlaczu miernika.
Z mojego doświadczenia wynika, że pomiar najlepiej wykonać na zimnym akumulatorze, minimum 3 godziny po ostatnim użyciu samochodu, aby uniknąć zawyżonych wyników.

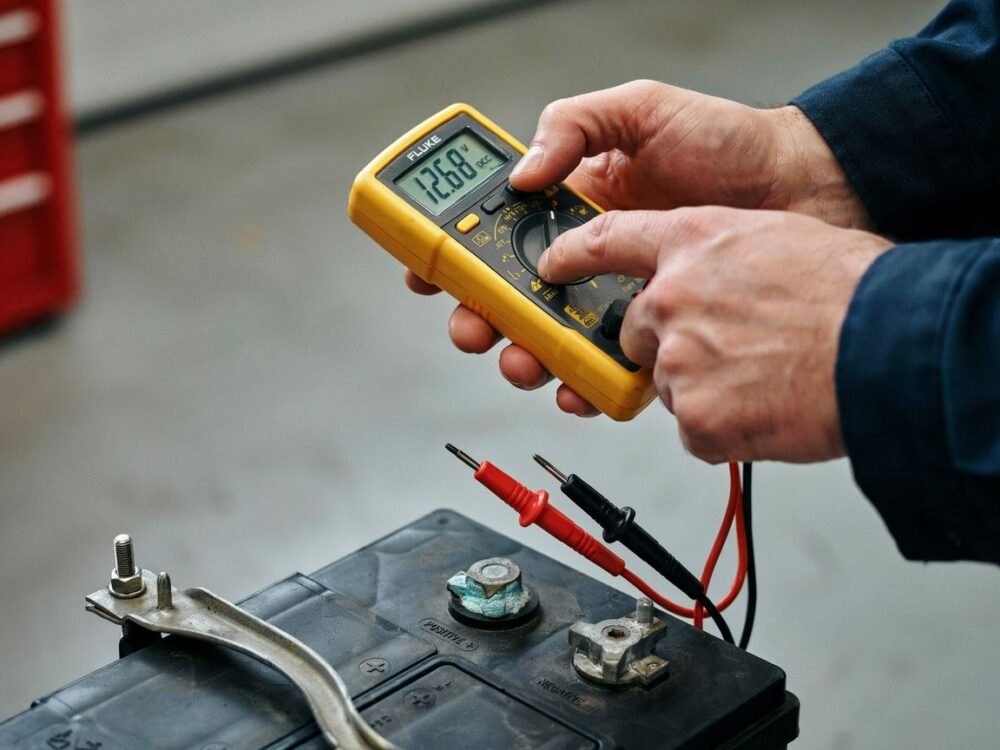

Pomiar napięcia spoczynkowego akumulatora
Napięcie spoczynkowe to napięcie akumulatora mierzona, gdy akumulator nie jest obciążony i pojazd jest wyłączony. To podstawowa metoda oceny stopnia naładowania.
Jak wykonać pomiar napięcia spoczynkowego
- Upewnij się, że silnik jest wyłączony, a wszystkie odbiorniki energii (światła, radio, klimatyzacja) są wyłączone.
- Odczekaj co najmniej 3 godziny od ostatniego użycia pojazdu, aby akumulator się „uspokoił”.
- Podłącz miernik zgodnie z instrukcją powyżej.
- Odczytaj wartość napięcia.
Jak interpretować wyniki pomiaru napięcia spoczynkowego
| Napięcie | Ocena stanu akumulatora |
|---|---|
| 12,6 – 12,8 V | Pełne naładowanie |
| 12,4 – 12,6 V | Stan dobry – częściowe rozładowanie |
| 12,0 – 12,4 V | Akumulator rozładowany, wymaga doładowania |
| poniżej 12,0 V | Akumulator bardzo rozładowany lub uszkodzony |
W praktyce napięcie poniżej 12,4 V oznacza konieczność doładowania lub dalszej diagnostyki. Z mojego doświadczenia także akumulatory o napięciu poniżej 12,0 V nierzadko wymagają wymiany.
Pomiar napięcia pod obciążeniem – kiedy i jak to zrobić
Pomiar pod obciążeniem pozwala sprawdzić, czy akumulator dostarcza odpowiednio dużą moc podczas rozruchu silnika. Jest bardziej wiarygodny niż sam pomiar napięcia spoczynkowego.
Jak wykonać pomiar pod obciążeniem bezpiecznie
- Ustaw miernik na pomiar napięcia DC (20 V).
- Podłącz miernik do akumulatora zgodnie z powyższą instrukcją.
- Poproś kogoś o uruchomienie silnika (lub samodzielnie uruchom rozruch).
- Obserwuj napięcie na mierniku podczas rozruchu – powinno ono nie spaść poniżej 9,6 V.
- Po rozruchu odczytaj napięcie – powinno wzrosnąć do poziomu napięcia ładowania (około 13,8 – 14,4 V).
Co oznaczają wyniki pomiarów pod obciążeniem
- Spadek napięcia poniżej 9,6 V podczas rozruchu – akumulator jest wyraźnie zużyty lub uszkodzony.
- Napięcie podczas rozruchu powyżej 10 V – akumulator w dobrym stanie.
- Po rozruchu napięcie ładowania poniżej 13,8 V – problem z alternatorem lub instalacją ładowania.
Pomiar pod obciążeniem pozwala wykryć słabe ogniwa lub utratę zdolności do oddawania prądu, które nie są widoczne w pomiarze spoczynkowym.
Częste błędy podczas mierzenia akumulatora i jak ich unikać
- Pomiar tuż po jeździe: Napięcie może być zawyżone, ponieważ akumulator jest rozgrzany i ładowany. Zawsze czekaj kilka godzin po jeździe.
- Nieprawidłowe podłączenie przewodów: Odwrócenie biegunów może uszkodzić miernik lub dać błędny odczyt.
- Używanie niewłaściwego trybu: Pomiar na zakresie prądu lub AC zamiast DC zafałszy wynik.
- Brak kalibracji lub rozładowana bateria w mierniku: Błędne wyniki pomiarów.
- Ignorowanie wpływu temperatury: Zbyt niska lub wysoka temperatura zmienia napięcie i pojemność akumulatora.
Unikając tych błędów zapewnisz poprawność i powtarzalność pomiarów.
Wpływ temperatury i warunków zewnętrznych na pomiar akumulatora
Temperatura znacząco wpływa na wyniki pomiaru i faktyczną wydajność akumulatora. Przy niskich temperaturach (poniżej 0 °C) napięcie spoczynkowe i pojemność akumulatora mogą być niższe, co nie zawsze oznacza uszkodzenie.
Z kolei wysokie temperatury (powyżej 30 °C) mogą podwyższać napięcie, maskując potencjalne problemy.
Przy wykonaniu pomiarów najlepiej, gdy temperatura otoczenia wynosi około 15–25 °C. Jeśli pomiar wykonujesz w innych warunkach, uwzględnij wpływ temperatury na interpretację wyników lub wykonaj pomiary wielokrotnie w różnych warunkach, by ocenić tendencje.

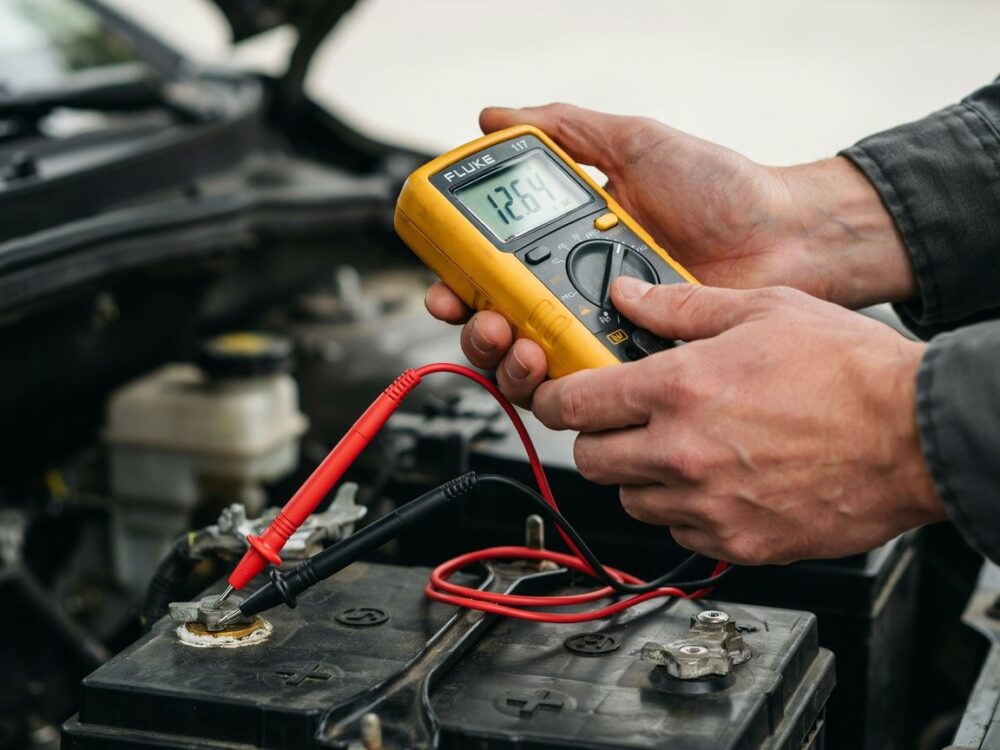

Jak ocenić stan akumulatora na podstawie pomiarów miernikiem
Na podstawie pomiarów napięcia spoczynkowego i pod obciążeniem można wyciągnąć konkretne wnioski:
- Napięcie spoczynkowe powyżej 12,6 V i prawidłowy pomiar pod obciążeniem wskazują na dobry stan akumulatora.
- Obniżone napięcie spoczynkowe i spadek napięcia pod obciążeniem poniżej 9,6 V sugerują degradację ogniw.
- Napięcie ładowania alternatora poza zakresem 13,8–14,4 V może świadczyć o problemach z układem ładowania, co negatywnie wpływa na kondycję akumulatora.
Z mojego doświadczenia wynika, że regularne pomiary pozwalają przewidzieć moment wymiany akumulatora i uniknąć nagłych awarii na drodze.
Kiedy należy wymienić akumulator – praktyczne wskazówki
Wymiana akumulatora jest konieczna, gdy:
- Napięcie spoczynkowe nie przekracza 12,0 V pomimo doładowań.
- Podczas rozruchu napięcie spada poniżej 9,6 V mimo prawidłowego ładowania.
- Akumulator ma więcej niż 4–5 lat i wyniki testów wskazują pogorszenie parametrów.
- Widać widoczne uszkodzenia obudowy, wycieki elektrolitu lub zanieczyszczenia.
Nie warto zwlekać z wymianą, ponieważ niesprawny akumulator może unieruchomić pojazd lub uszkodzić alternator.
Jak regularnie sprawdzać akumulator miernikiem, by uniknąć awarii
Aby utrzymać akumulator w dobrej kondycji:
- Dokonuj pomiarów co kilka miesięcy, szczególnie przed zimą i latem.
- Wykonuj pomiary po okresie postoju, gdy akumulator jest zimny.
- Sprawdzaj zarówno napięcie spoczynkowe, jak i pod obciążeniem.
- Monitoruj napięcie ładowania alternatora, aby upewnić się, że układ ładowania działa poprawnie.
- Unikaj pozostawiania samochodu z włączonymi odbiornikami prądu bez pracy silnika.
Dzięki tym prostym czynnościom zyskasz pewność, że Twój akumulator nie zawiedzie Cię w najmniej odpowiednim momencie.
